کنتور آب خانگی التراسونیک با قطر کوچک DN15-DN40
امکانات
◇ زاویه نصب محدود نیست.
◇ نسبت دامنه وسیع (R160/R200/R250)، سطح اندازه گیری بهتر از سطح سنج D، سطح دقت بالا، پایداری خوب است.
◇ چند روش انتقال ارتباط: RS-485، M-Bus، LoRa، NB-IoT و غیره.
◇ بدون قطعات انتقال مکانیکی، بدون سایش و پارگی.
◇ جریان شروع کم.
◇ طراحی IP68 کل دستگاه می تواند برای مدت طولانی در آب کار کند.
◇ با استفاده از فناوری مصرف انرژی میکرو، با باتری (چرخه اندازه گیری 1 ثانیه، کار مداوم 8-10 سال).
◇ توانایی خود بازرسی درخشان برای نظارت بر مشکلات رایج مانند لوله‌های خالی، حباب‌های هوا، پیری مبدل و کمبود ولتاژ باتری این عملکرد اختیاری است) با استفاده از فناوری ارتباطی NB-IoT، که می‌تواند به کاربر منتقل شود.

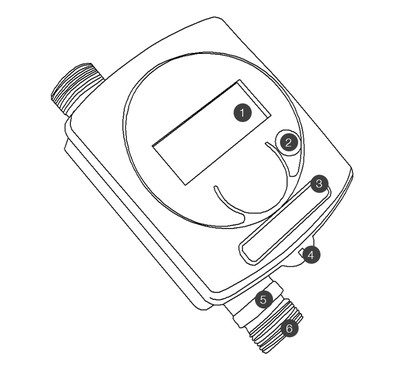

کنتور کوچک اولتراسونیک یک کنتور آبی است که از فناوری اولتراسونیک برای اندازه گیری جریان آب استفاده می کند. از چندین جزء تشکیل شده است، از جمله:
1. صفحه نمایش LCD: برای نمایش جریان آب و سایر داده های مرتبط مانند مقدار کل و دما و غیره استفاده می شود.
2. ناحیه لمسی: می توان از آن برای جابجایی بین حالت های مختلف اندازه گیری یا تنظیم تنظیمات استفاده کرد.
3. جعبه کنترل (پلاستیک ABS): برای کنترل فرآیند اندازه گیری و کالیبراسیون کنتور آب از جمله تنظیم دبی و بررسی عیوب و غیره استفاده می شود.
4. مهر و موم: برای محافظت از کنتورهای آب از دسترسی یا دستکاری غیر مجاز استفاده می شود.
5. لوله آب (برنجی): برای اتصال کنتورهای آب به سیستم های لوله کشی معمولاً با قطر لوله استاندارد و مشخصات رزوه استفاده می شود.
6. رزوه (G): برای اتصال لوله های آب و سایر اتصالات معمولاً با اندازه ها و مشخصات استاندارد استفاده می شود.
هدف اصلی کنتور کوچک اولتراسونیک اندازه گیری جریان آب در لوله های آب کم جریان مانند آب خانگی، آب تجاری، آب صنعتی و غیره است. و می تواند محدوده جریان وسیع تری را اندازه گیری کند.
ابعاد و فنی
|
قطر اسمی (mm) |
15 |
20 |
25 |
32 |
40 |
|
طول L (میلی متر) |
165 |
195 |
225 |
180 |
200 |
|
طول L1 (میلی متر) |
260 |
300 |
346 |
305 |
330 |
|
عرض B(mm) |
95 |
95 |
95 |
95 |
95 |
|
ارتفاع H(mm) |
86 |
86 |
89 |
100 |
120 |
|
جریان اضافه بار Q4 (m³/h) |
3.125 |
5 |
7.87 |
12.5 |
20 |
|
جریان دائمی Q3 (m³/h) |
2.5 |
4 |
6.3 |
10 |
16 |
|
جریان انتقالی Q2 (m³/h) |
0.02 |
0.032 |
0.05 |
0.08 |
0.128 |
|
حداقل جریانQ1 (m³/h) |
0.0125 |
0.02 |
0.032 |
0.05 |
0.08 |
|
جریان راه اندازی (m³/h) |
0.005 |
0.005 |
0.008 |
0.01 |
0.015 |
|
حداکثر جریان |
999999.99 |
||||
|
محدوده اندازه گیری |
Q3/Q1، R200 (R250 قابل تنظیم) |
||||
|
کلاس دقت |
کلاس 2 |
||||
|
کلاس کاهش فشار |
کمتر یا مساوی 0.04 مگاپاسکال |
||||
|
فشار کاری |
1.6 مگاپاسکال |
||||
|
کلاس دما |
T50 |
||||
|
محدوده دما |
(5 تا 55) درجه |
||||
|
کلاس محیط زیست |
سرپوشیده، کلاس B |
||||
|
کلاس الکترومغناطیسی |
E1 (مسکونی، تجاری، صنعتی) |
||||
|
منبع تغذیه |
باتری داخلی لیتیوم DC 3.6V |
||||
|
عمر باتری |
8-10 سال |
||||
|
موقعیت نصب |
هر زاویه ای |
||||
|
نمایش دادن |
LCD، 8 رقمی به اضافه کاراکترهای اضافی |
||||
|
زمین نصب |
U10/D5 |
||||
|
کلاس حفاظتی |
IP68 |
||||
